Tableau de bord MXT 1.3 avec icônes de route

AIM
(Code: SR_AIM_707)
EN RUPTURE

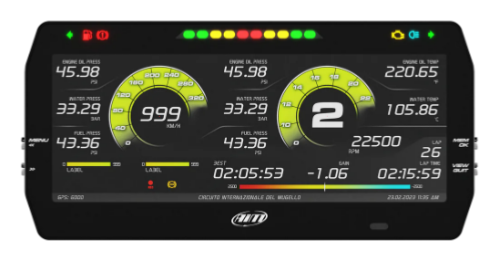

Le nouveau tableau de bord MXT 1.3 avec

icônes de route

 est une nouvelle version des tableaux de Bord AIM MX
. Il s'agit d'un tableau de bord 10' couleur qui permet une excellente lisibilité, et dispose de pages personnalisables pour l'affichage des informations. Notamment grâce à ces icones disposé directement sur l'afficheur.
Module GPS09
3.600,00 €
1200g
L' afficheur MXT 1.3 icônes de route, le plus grand tableau de bord.
Doté d'un écran couleur TFT 10", entièrement configurable et adapté aux sports mécaniques, ce qui en fait un excellent choix pour les installations dans de larges cockpits.

Une grande variété de sources de données

Le MXT 1.3 est un tableau de bord couleur de 10" d'une grande lisibilité, entièrement configurable pour afficher les informations fournies par calculateur moteur (ECU), les temps au tour, des entrées analogiques et numériques et des canaux mathématiques prédéfinis et - en option - le module GPS09.

Personnaliser son tableau de bord

Vous pouvez définir toutes les pages personnalisées que vous souhaitez, en choisissant parmi une large bibliothèque de styles de page, en définissant les données à afficher, leur fin d’échelle et les unités de mesure. La permutation entre les pages peut être gérée en appuyant sur un ou deux boutons poussoirs.


Affichage TFT à contraste élevé

Le MXT 1.3 se distingue par son écran TFT à contraste élevé. Un capteur de lumière ambiante optimise le rétroéclairage à des niveaux de luminosité optimaux.



Alarmes configurables et icônes personnalisables

Le MXT 1.3 dispose de 6 LED d’alarme RVB configurables : vous choisissez les conditions, les couleurs. Sélectionnez une alarme fixe ou clignotante et la fréquence de clignotement, choisissez d’avoir un message texte d’accompagnement, et définissez les priorités d’alarme.


En outre, vous pouvez sélectionner les icônes de route dont vous avez besoin parmi la vaste liste que vous trouverez dans "Race Studio 3 - Gestion des icônes" et les configurer de la façon que vous préférez ou en fonction de vos besoins. Chacun d’eux est entièrement configurable et si cela ne devrait pas être suffisant, vous serez en mesure de télécharger et de configurer vos propres icônes personnalisées.


Sorties digitales

Le MXT 1.3 dispose de sorties digitales configurables de type LOW SIDE (commutation à la masse) pour être activée/désactivée en fonction de la valeur des entrées analogiques/numériques ou sur impulsions provenant de l'ECU. Ceci permet d'activer des équipements externes tels que l'allumage/extinction de phares additionnels, activation/désactivation d'un ventilateur de refroidissement ou de pompes en fonction d'un événement prédéfini.






Entrées caméra

Deux entrées de caméra analogique sont disponibles pour permuter votre écran en caméra rétroviseur, par commande d'un bouton-poussoir ou selon un événement.


Shift light intégré

Choisissez parmi de multiples modèles d’éclairage RVB multicolores avancés qui peuvent être personnalisés comme vous le souhaitez. Chaque rapport engagé est configurable à l'aide des 10 LEDs couleur.



Un système modulaire

Le MXT 1.3 est évolutif. Il est fourni avec un GPS09, pour obtenir des chronos, de modules d'extension optionnels pour des capteurs de températures, de pression ou des potentiomètres , des SmartyCam HD 3.0 sport, corsa ou dual, de sonde lambda.

mxg 1.2 strada evolution shop-racing

Configuration de Race Studio 3

Le MXT 1.3 est configurable via Race Studio 3 : vous pouvez créer, modifier, supprimer, importer et exporter des configurations avec tous les canaux, pilotes d’ECU, canaux mathématiques, pages d’affichage, sorties numériques, alarmes, Shift lights et toutes les extensions dont vous avez besoin.


Spécifications Techniques



Caractéristiques techniques - MXT 1.3


Afficheur

Ecran 10" TFT

Résolution

1280x480 pixels

Contraste

1.100:1

Brillance

800cd/m2

Capteur de lumière ambiante

Oui

LEDs d’alarme

6 LEDS multicolores configurables

Shift lights

10 LEDS multicolores configurables

Connexion CAN

3

Connexion ECU

CAN, RS232ou K-Line

Connexion de modules externes

Oui

Modules d’extension CAN

GPS09, Channel Expansion, TC HUB, interface Lambda, SmartyCam 3 Series

Entrées analogiques

8 configurables

Entrées digitales

4 entrée vitesse, lap signal, entrée RPM

Sorties digitales

2 (1A max pour chaque)

Connecteurs

2 connecteurs sport mécaniques + 1 connecteur Binder

WIFI

Oui

Mémoire interne

4 GB

Corps

Aluminium anodisé

Boutons poussoirs

Métalliques

Dimensions

278 x 135 x 43.2 mm

Poids

1.200g

Etanchéité

IP67

Consommation électrique

450mA


Contenu du coffret :




- MXT 1.3 avec icônes de route,

- Module GPS09 avec câble,

- USB Câble,

- Faisceau standard 37 Pin,

- Logiciel Race Studio 3.





Référence AIM : XMXTPIG1301
