Tableau de bord AIM MXP 1.3
Tableau de bord AIM MXP 1.3Tableau de bord AIM MXP 1.3Tableau de bord AIM MXP 1.3Tableau de bord AIM MXP 1.3Tableau de bord AIM MXP 1.3

Tableau de bord AIM MXP 1.3

AIM
(Code: SR_AIM_521)
En Stock

Le MXP 1.3 est un tableau de bord couleur digital avec acquisition de données, qui offre une surface d'affichage supérieure de 50% au MXS. Entièrement personnalisable, le MXP 1.3  gère un large éventail de sources de données, et supporte plus de 1000 ECU.

Faisceau 37 b
Module GPS09
3.120,00 €
1200g
-+
Ajouter au Panier

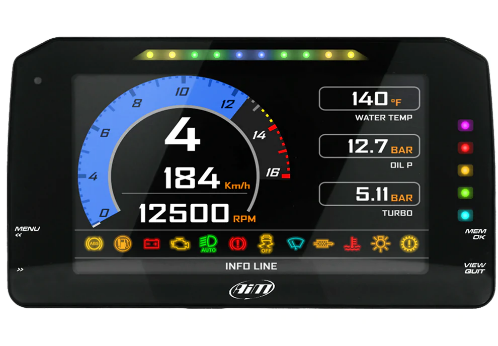

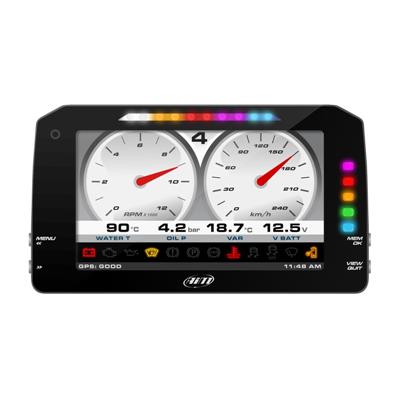

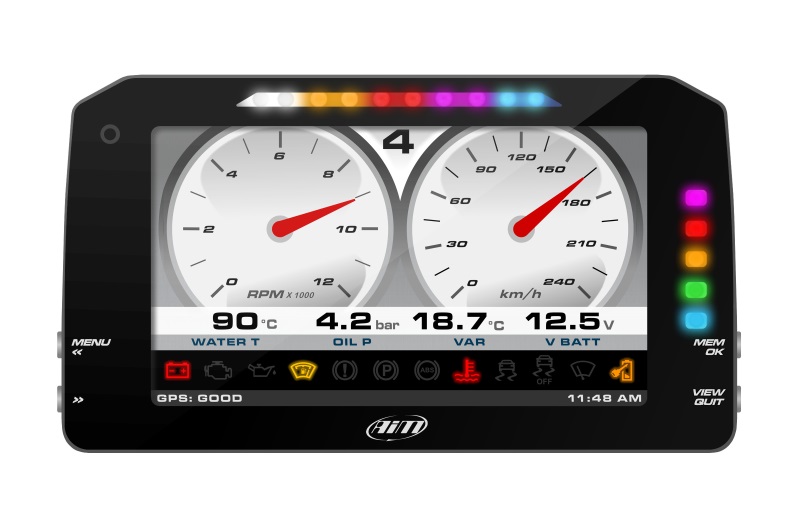

Le MXP 1.3, un tableau de bord digital couleur avec acquisition de données.

aim mxp modeles shop-racing.com

Il comprend une zone dédiée pour le shift-light, des LEDs d'alarme multicolores paramétrables, des pages configurables, des connexions Wi-Fi et USB, un module GPS, une plateforme inertielle, des entrées digitales et analogiques, des sorties digitales, des connecteurs compétition, 4 Go de mémoire interne, une fréquence d'échantillonnage de 1,000Hz par canal. Il est compatible avec + de 1000 ECUs.

Une grande variété de sources de données

Le MXP 1.3 peut gérer les données en provenance du calculateur moteur (ECU), de son module GPS, de la plateforme inertielle intégrée (accéléromètre, gyromètre, magnétomètre), de 8 entrées analogiques configurables, de 6 entrées digitales, de canaux mathématiques prédéfinis, et d'un second CAN. Des données additionnelles peuvent être collectées par l'ajout de modules d'extension.

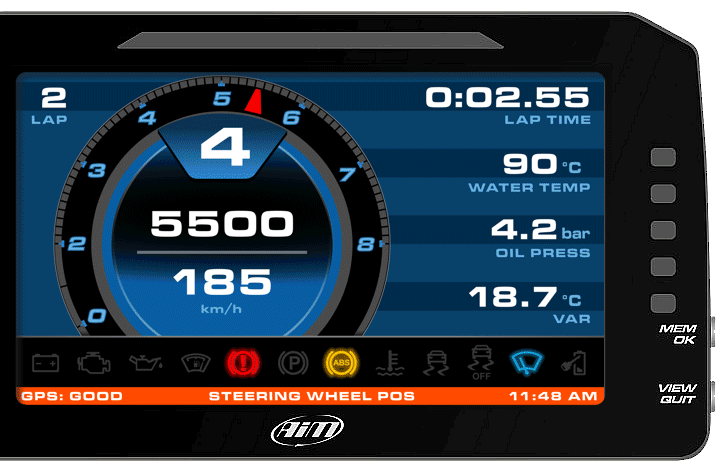

Personnaliser son tableau de bord


Le MXP 1.3 est également disponible en version Strada et en version Strada avec icônes sans acquisition de données, utilisable sur route. Il permet de définir autant de pages que désirées. Les pages sont personnalisables pour afficher les données souhaitées, leur échelle, leur unité de mesure, à partir de nombreux modèles proposés dans Race Studio 3. La navigation s'effectue simplement avec un ou deux boutons.

Le MXP 1.3 dispose également de sorties numériques configurables pour activer ou désactiver des équipements extérieurs comme un ventilateur, des lampes ou une pompe, en fonction de valeurs d'entrées numériques ou analogiques.

Une luminosité optimale


Un capteur de lumière ambiante permet d'ajuster automatiquement le niveau de rétro-éclairage pour fournir une lisibilité optimale en toute circonstance.

Les 5 LEDs d'alarme se configurent avec le choix de la couleur, un affichage fixe ou clignotant, la fréquence de clignotement, l'évènement déclencheur, les priorités, et la possibilité d'ajouter un message texte. Chaque rapport engagé est également configurable à l'aide des 10 LEDs couleur.

Communication WiFi

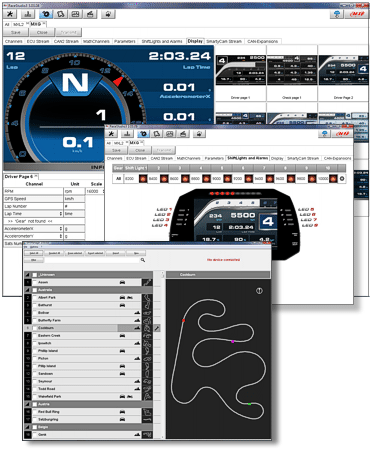

Race Studio 3 permet de créer, sauvegarder, importer et exporter des configurations pour tous les canaux. La configuration, le calibrage et le téléchargement s'effectuent aisément grâce à une connexion sans fil sécurisée WiFi 802.11.

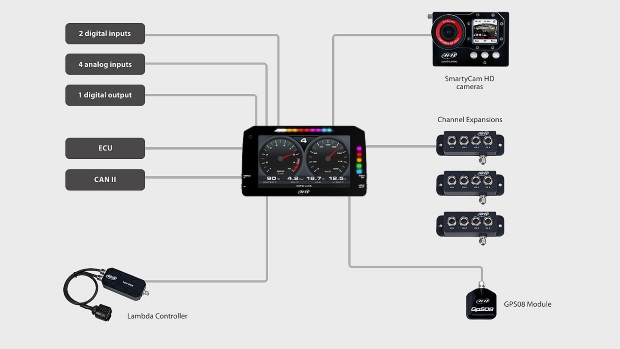

Le module GPS et les modules d'extension possibles

Le module GPS connecté au MXP via un bus CAN facilite le calcul du temps au tour et l'analyse de la position de la piste. Plus de 4000 pistes mondiales sont déjà enregistrées avec les coordonnées des lignes de départ et d'arrivée.

Le MXP 1.3 est un système évolutif. Il peut être complété de modules d'extension supplémentaires, de la caméra SmartyCam HD, de contrôleur lambda ou d'un module 4 entrées thermocouples.

Spécifications Techniques
Caractéristiques techniques - MXP 1.3
Afficheur
 écran 6" TFT
Résolution 800x480 pixels
Contraste 600:1
Brillance 700cd/m2 - 1,100 Lumen
Capteur de lumière ambiante
 Oui
Icônes d'alarmes
 Oui, configurables
LEDs d'alarme 5 LEDS multicolores configurables
Shift lights 10 LEDS multicolores configurables
Connexion CAN
3
Connexion ECU CAN, RS232 ou K-line
Connexion de modules externes Oui
Modules d'extension
Module GPS09 , Channel Expansion, Interface sonde Lambda , SmartyCam HD
Entrées analogiques 8 configurables, 1000Hz chacune max
Entrées digitales 4 entrées vitesse, 1 signal tour, 1 entrée régime moteur
Sorties digitales
 2 (1A chacune max)

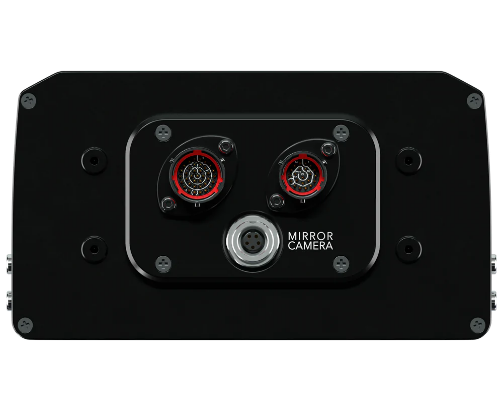

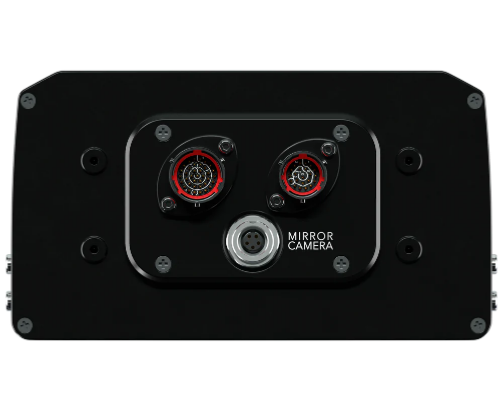

Connecteurs 2 connecteurs sport mécaniques + 1 connecteur Binder
WiFi Oui
Plateforme inertielle
 Interne trois axes: accéléromètre ± 5G + Gyromètre + magnétomètre
Mémoire Interne 4 Go
Corps
 Aluminium anodisé
Boutons poussoirs
 Métalliques
Dimensions 189,6 x 106,4 x 24,9 mm
Poids
 640 g
Etanchéité
 IP65
Consommation électrique
 400mA

Contenu du coffret


- AIM MXP 1.3,

- Faisceau 37 broches,

- Module GPS09,

- Câble USB,

- Logiciel Race Studio 3 pour l'installation et le paramétrage.



Références AIM : XA6MXPA13G1 MXP 1.3 + 130 cm GPS Module + Faisceau standard à 37 broches

XA6MXPA40G1 MXP 1.3 + 400 cm GPS Module + Faisceau standard à 37 broches

XA6MXPA20R1 MXP 1.3 + 200 cm GPS Module version toit + Faisceau standard à 37 broches

XA6MXPA40R1 MXP 1.3 + 400 cm GPS Module version toit + Faisceau standard à 37 broches
