Tableau de bord MXS 1.3

Name: Tableau de bord MXS 1.3
Brand: AIM
SKU: SR_AIM_384
Price: 2940 EUR
Availability: InStock

AIM

(Code: SR_AIM_384)

En Stock

Le MXS 1.3 est un tableau de bord avec des couleurs digitales qui permet l’acquisition de données, en provenance du calculateur moteur, du GPS, de l'accéléromètre intégré, ou d'entrées analogiques ou digitales.

Faisceau 37 b

Module GPS09

2.940,00 €

1500g

Ajouter au Panier

Information complémentaire

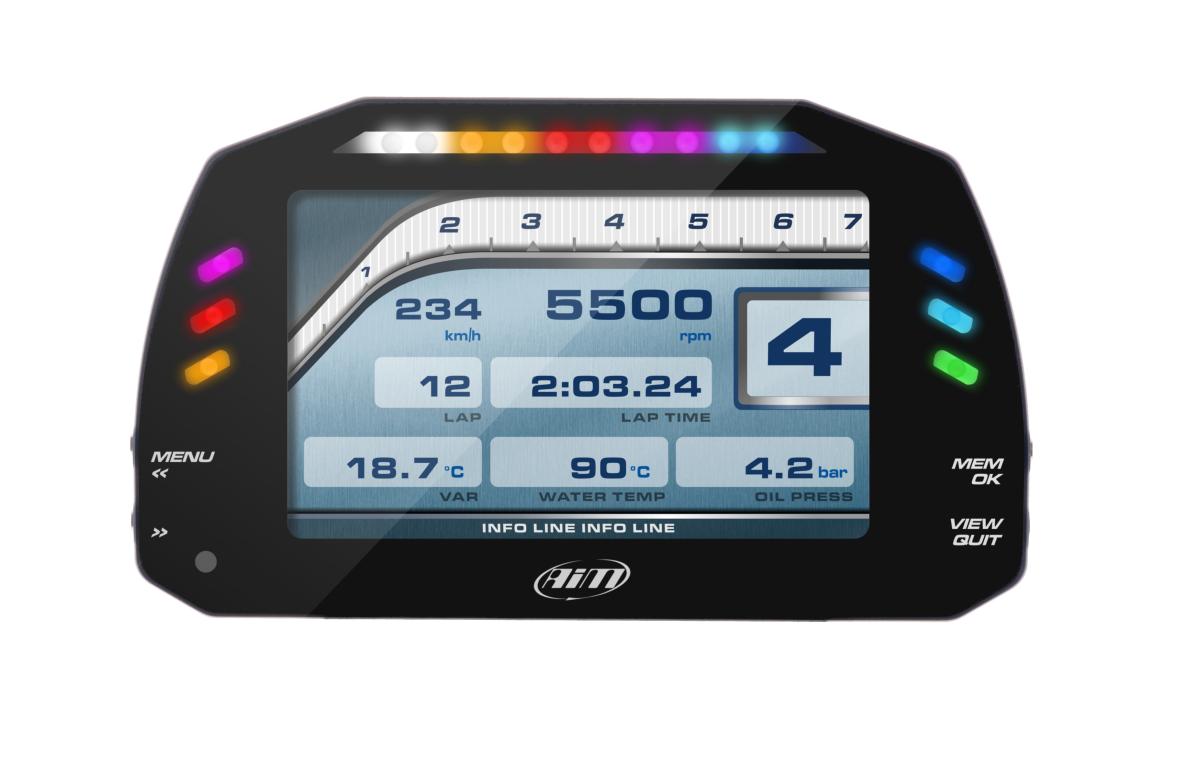

Le MXS 1.3, la dernière évolution du tableau de bord avec acquisition de données MXS

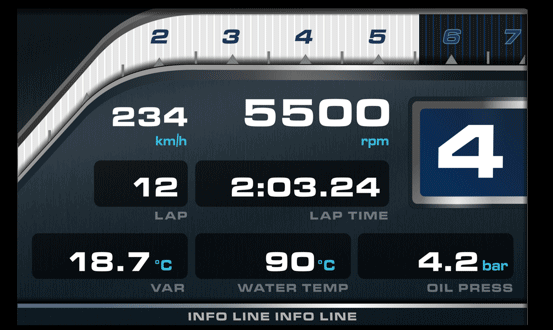

Des pages librement configurables

Son écran digital de 5" offre un contraste élevé, et des pages de données entièrement configurables, pour afficher toutes les données souhaitées fournies par le calculateur, le GPS, la plateforme inertielle intégrée, des entrées numériques et analogiques ou des canaux mathématiques prédéfinis.

L'affichage des informations telles que la pression d'huile, les températures, la vitesse, le temps au tour, le régime moteur, etc. est entièrement configurable. Le défilement des pages se fait simplement à l'aide des boutons latéraux.

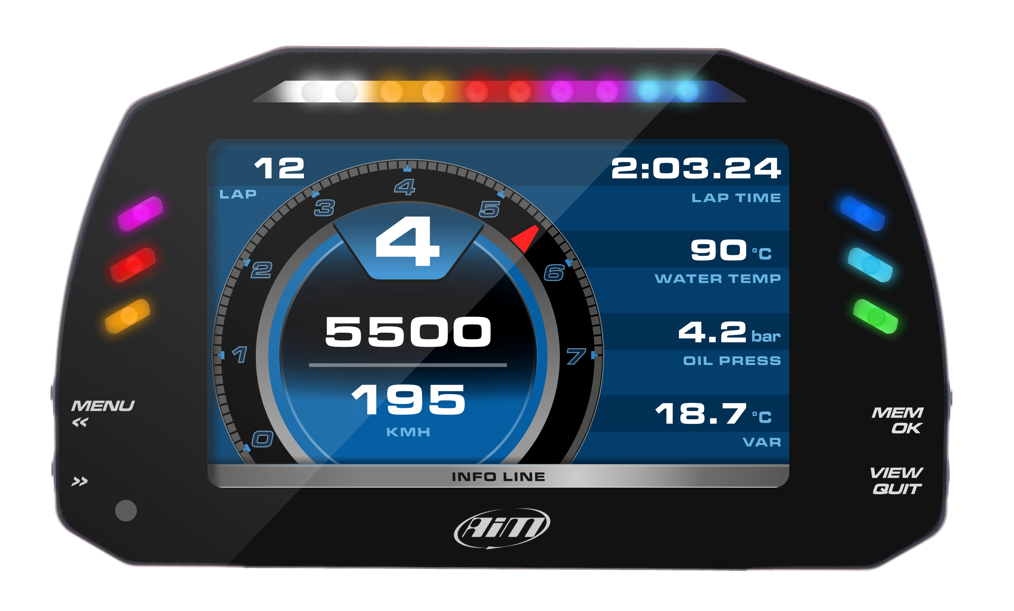

Un affichage TFT à contraste élevé avec des alarmes flexibles

Un capteur de lumière ambiante permet d'ajuster automatiquement le niveau de rétro-éclairage pour fournir une lisibilité optimale en toute circonstance.

Les 6 LEDs d'alarme se configurent afin de choisir la couleur, un affichage fixe ou clignotant ainsi que la fréquence de clignotement, l'évènement, les priorités, et la possibilité d'ajouter un message texte. 10 LEDs de couleur permettent également de configurer chaque rapport engagé.

Deux sorties numériques

Le MXS 1.3 dispose de sorties numériques configurables pour activer ou désactiver des équipements extérieurs en fonction de valeurs d'entrées numériques ou analogiques, comme un ventilateur, des lampes ou encore une pompe.

Communication WiFi

Configurez, calibrez et téléchargez vos données grâce à la connexion sans fil sécurisée WIFI 802.11. qui permet de travailler à proximité du véhicule sans y être connecté avec un câble.

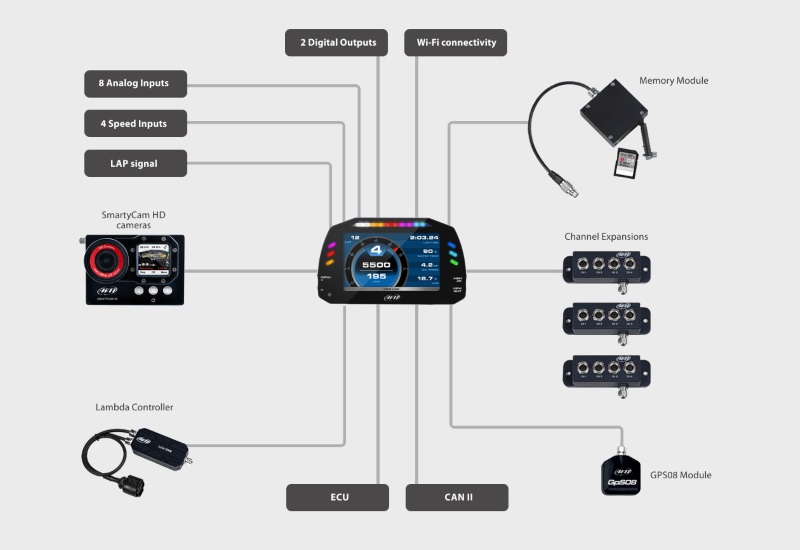

Le module GPS et les modules d'extension possibles

Le module GPS connecté au MXS via un bus CAN facilite le calcul du temps au tour et l'analyse de la position de la piste. Plus de 4000 pistes mondiales sont déjà enregistrées avec les coordonnées des lignes de départ et d'arrivée.

Le MXS 1.3 est un système évolutif. Il peut être complété de modules d'extension supplémentaires, de la caméra SmartyCam HD, de contrôleur lambda ou d'un module 4 entrées thermocouples.

Spécifications Techniques

Caractéristiques techniques - MXS 1.3
Afficheur	Ecran 5" TFT
Résolution	800 x 480 pixels
Contraste	600:1
Brillance	700cd/m2-1,100 Lumen
Capteur de lumière ambiante	Oui
LEDs d’alarme	6 LEDS multicolores configurables
Shift lights	10 LEDS multicolores configurables
Connexion CAN	3
Connexion ECU	CAN, RS232ou K-Line
Connexion de modules externes	Oui
Modules d’extension CAN	GPS09, Channel Expansion, interface Lambda, SmartyCam HD
Entrées analogiques	8 configurables
Entrées digitales	4 entrées vitesse, 1 signal de tour, 1 entrée régime moteur
Sorties digitales	2 (1Achacune)

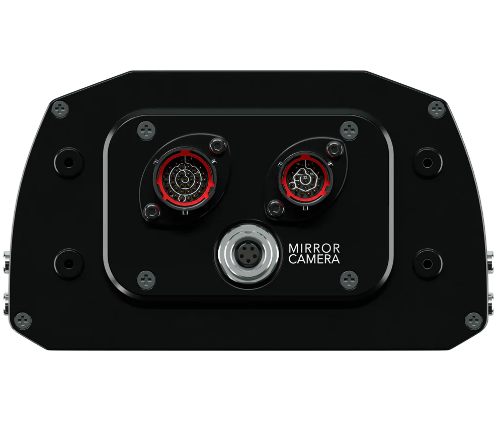

Connecteurs	2 connecteurs sport mécaniques + 1 connecteur Binder
Plateforme inertielle	Interne trois axes: accéléromètre ± 5G + Gyromètre + magnétomètre
Mémoire interne	4Go
Corps	Aluminium anodisé
Boutons poussoirs	Métalliques
Dimensions	169,4 x 97 x 23 mm
Poids	530g
Etanchéité	IP65
Consommation électrique	400mA

Contenu du coffret

- Tableau de bord AIM MXS 1.3,

- Faisceau 37 broches avec un mini câble USB,

- Module GPS09 avec câble,

- Cable USB,

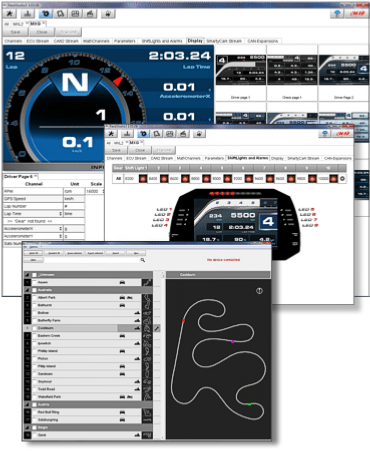

- Logiciel Race Studio 3.

Références AIM : XA2MXS12A13G1 Tableau de bord MXS 1.3 + GPS avec câble de 130 cm

XA2MXS12A40R1 Tableau de bord MXS 1.3 + GPS avec câble de 400 cm

XA2MXS12A20G1 Tableau de bord MXS 1.3 + GPS version toit avec câble de 200 cm

XA2MXS12A20R1 Tableau de bord MXS 1.3 + GPS version toit avec câble de 400 cm
